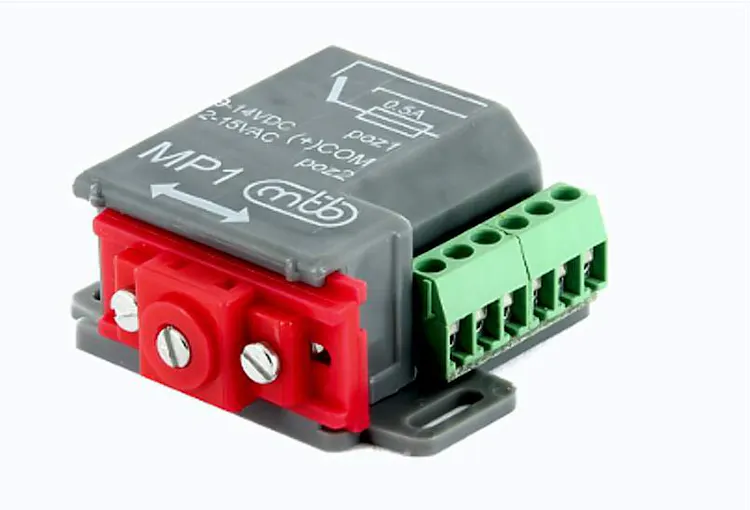

Potente, silenzioso e affidabile motore elettrico universale sotto plancia per azionamento lento di scambi, barriere di passaggi a livello ecc., con fine corsa e due commutatori per la polarizzazione del cuore, ecc.
V. 10-16V C.C.
• Dimensioni miniaturizzate 28x40 mm (LxP)
• Motore integrato con trasmissione epicicloidale
• Sostituzione diretta dell'interruttore motore elettromagnetico con collegamento a tre conduttori
La corsa può essere impostata in tre passi: 3 mm, 6 mm, 9 mm – vedere l'illustrazione. Il meccanismo a camma fornisce l'arresto lento a fine corsa e il blocco.
Il collegamento elettrico è lo stesso dell'interruttore elettromagnetico di vecchio tipo e MP1 può sostituirli direttamente senza modifiche al cablaggio.
MP1 è dotato di un contatto SPDT per scopi ausiliari, come la polarizzazione scambi, con capacità 1A.
Collegare al terminale COM+ con alimentazione CC. Il contatto F1 si chiuderà quando il movimento termina nella posizione 1 (o nella posizione 2 nel caso del contatto F2).
Adatto per tutte le scale
